Εγχειρίδιο χρήσης για φωτεινή επιγραφή τιμών καυσίμων LED της Rousis Systems LTD.

Το σύστημα αποτελείται από την κεντρική πινακίδα (master) και τις δευτερεύουσες πινακίδες (slaves), συνδεδεμένες σε δίκτυο RS485, και προβάλλει έως και 8 διαφορετικές τιμές καυσίμων. Ο χειρισμός γίνεται με το υπέρυθρο τηλεχειριστήριο Rousis RSC02 ή μέσω WiFi από κινητό, tablet ή υπολογιστή, χωρίς εγκατάσταση εφαρμογής.

Οδηγίες ασφαλείας

Η σύνδεση της γείωσης είναι απαραίτητη, τόσο για λόγους ασφαλείας όσο και για τη σταθερότητα της λειτουργίας. Ποτέ μη λειτουργείτε τη συσκευή χωρίς γείωση.

Η εγκατάσταση και η ηλεκτρική σύνδεση πρέπει να γίνονται από αδειούχο ηλεκτρολόγο, με τη συσκευή εκτός τάσης. Το καλώδιο τροφοδοσίας πρέπει να προστατεύεται με πλαστικό σωλήνα σε όλο το εκτεθειμένο μήκος του στον υπαίθριο χώρο, μέχρι το μπουάτ σύνδεσης. Μην ανοίγετε το εσωτερικό της πινακίδας — για βλάβη απευθυνθείτε στο τμήμα τεχνικής υποστήριξης.

Εγκατάσταση

Συνδέστε την παροχή στο δίκτυο 220 V / 50 Hz, μαζί με τη γείωση. Η συσκευή είναι κατασκευασμένη για εξωτερικό χώρο και λειτουργεί αξιόπιστα σε χαμηλές και υψηλές θερμοκρασίες, βροχή και υγρασία.

Αποστάσεις από φωτεινές επιγραφές neon / φθορίου: το display πρέπει να είναι όσο το δυνατόν πιο απομονωμένο ηλεκτρικά από τέτοιες επιγραφές. Τα καλώδια τροφοδοσίας 220 VAC της πινακίδας και της φωτεινής επιγραφής πρέπει να απέχουν τουλάχιστον 10 cm μεταξύ τους. Τα καλώδια επικοινωνίας (data) πρέπει να απέχουν τουλάχιστον 5–10 cm από καλώδια 220 VAC.

Αρχιτεκτονική και δίκτυο RS485

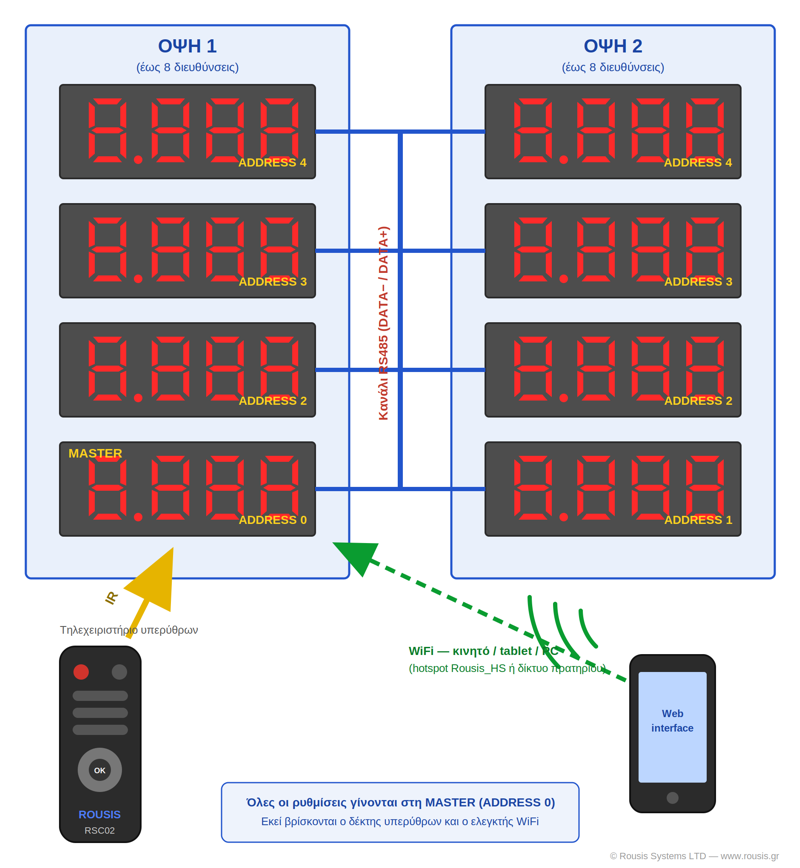

Κάθε πινακίδα διαθέτει τον δικό της ελεγκτή (controller) και είναι αυτόνομη μονάδα. Μία από όλες είναι η master, με διεύθυνση «0», και όλες οι υπόλοιπες είναι slaves με διευθύνσεις 1, 2, 3… έως 8 σε κάθε όψη του πυλώνα. Η master τροφοδοτεί συνεχώς όλο το δίκτυο με τις τιμές και τη ρύθμιση φωτεινότητας.

Οι πινακίδες συνδέονται παράλληλα με διπολικό καλώδιο RS485: ακροδέκτες DATA− / DATA+ (ή A / B). Προσέξτε την πολικότητα σε όλες τις συνδέσεις.

Η διεύθυνση κάθε πινακίδας ορίζεται από περιστροφικό διακόπτη (rotary switch) στην πλακέτα του controller, στο εσωτερικό της πινακίδας. Η master έχει πάντα διεύθυνση «0». Όλες οι ρυθμίσεις γίνονται αποκλειστικά σε αυτήν, όπου βρίσκεται ο δέκτης IR και ο ελεγκτής WiFi.

Σημαντικό για τεχνικούς:

• Σε κάθε άναμμα (startup), κάθε πινακίδα εμφανίζει στιγμιαία τη διεύθυνσή της με τη μορφή «A1», «A2», «A3» κ.λπ. — επιβεβαιώνετε τις διευθύνσεις χωρίς να ανοίξετε την πινακίδα.
• Κάθε slave πινακίδα που δεν λαμβάνει σήμα από τη master εμφανίζει παύλες «----». Η ίδια η πινακίδα λειτουργεί κανονικά — απλώς δεν φτάνει έγκυρο σήμα RS485.
• Κάθε πινακίδα είναι ανεξάρτητη· αν έχει βλάβη, δεν επηρεάζει τις υπόλοιπες, εκτός αν βραχυκυκλώνει το κανάλι RS485.
• Αν η master έχει βλάβη και δεν εκπέμπει, όλες οι slave πινακίδες δείχνουν «----». Αυτό υποδεικνύει πρόβλημα στη master ή στο κοινό καλώδιο RS485 — όχι στις επιμέρους πινακίδες.

Λειτουργία

Με την τροφοδοσία, κάθε πινακίδα εμφανίζει στιγμιαία τη διεύθυνσή της, και η master εμφανίζει την κατάσταση WiFi: ένδειξη «IP» με τη διεύθυνση, αν συνδέθηκε στο δίκτυο του πρατηρίου, ή «AP» με τη διεύθυνση 192.168.4.1, αν δημιούργησε δικό της hotspot Rousis_HS.

Η φωτεινότητα των LED ρυθμίζεται αυτόματα μέσω φωτοαισθητήρα στη master, και η ρύθμιση μεταδίδεται σε όλο το δίκτυο. Εναλλακτικά ρυθμίζεται χειροκίνητα από το web interface.

Λειτουργίες πλήκτρων τηλεχειριστηρίου RSC02

Ενεργοποίηση / απενεργοποίηση οθόνης

RST Επανεκκίνηση της κεντρικής πινακίδας

Shift + RST Επαναφορά εργοστασιακών ρυθμίσεων του web interface (εμφανίζεται «FAC», πατήστε RST εντός 5 δευτερολέπτων)

SET / Edit live Είσοδος στη λειτουργία επεξεργασίας τιμών

0 … 9 Απευθείας εισαγωγή ψηφίου στη θέση του κέρσορα — προχωρά αυτόματα στο επόμενο

◄ / ► Μετακίνηση κέρσορα κατά ένα ψηφίο

▲ / ▼ Άλμα στην επόμενη / προηγούμενη τιμή καυσίμου

Home ▲/▼ Αύξηση / μείωση κατά 1 του ψηφίου στη θέση του κέρσορα

OK / EXIT Αποθήκευση τιμών στη μόνιμη μνήμη και επιστροφή σε κανονική λειτουργία

Στιγμιαία εμφάνιση του τρέχοντος επιπέδου φωτεινότητας

Αλλαγή τιμών καυσίμων

1. Πατήστε SET. Το πρώτο ψηφίο αναβοσβήνει.
2. Πληκτρολογήστε τη νέα τιμή με τα πλήκτρα 0–9, ή ρυθμίστε κάθε ψηφίο με Home ▲/▼ και μετακινηθείτε με ◄/►.
3. Για την επόμενη τιμή καυσίμου πατήστε ▲ (ή ▼ για την προηγούμενη).
4. Πατήστε OK για αποθήκευση. Οι τιμές μεταδίδονται σε όλο το δίκτυο και διατηρούνται μετά από διακοπή ρεύματος.

Διαχείριση μέσω WiFi (web interface)

Απευθείας σύνδεση: αν η master δεν είναι συνδεδεμένη σε δίκτυο, δημιουργεί hotspot Rousis_HS. Συνδεθείτε σε αυτό και ανοίξτε στον browser http://192.168.4.1.

Μέσω δικτύου πρατηρίου: καταχωρήστε τα στοιχεία WiFi στην καρτέλα WiFi· η πινακίδα συνδέεται και είναι προσβάσιμη από την IP που εμφανίζεται στο display κατά την εκκίνηση.

Κατά την είσοδο ζητούνται όνομα χρήστη και κωδικός (εργοστασιακά στοιχεία στα συνοδευτικά έγγραφα της συσκευής — συνιστάται αλλαγή τους από την καρτέλα User).

Όταν η master έχει πρόσβαση στο internet, ελέγχει αυτόματα κατά την εκκίνηση για νέες εκδόσεις λογισμικού και τις εγκαθιστά χωρίς καμία ενέργεια από τον χρήστη (OTA).

Αντιμετώπιση προβλημάτων

Αν το πρόβλημα επιμένει, επικοινωνήστε με το τμήμα τεχνικής υποστήριξης της Rousis Systems στο +30 2310 666599 ή μέσω της σελίδας Αποστολή Συσκευής για Βλάβη.

Συνοπτικά χαρακτηριστικά
