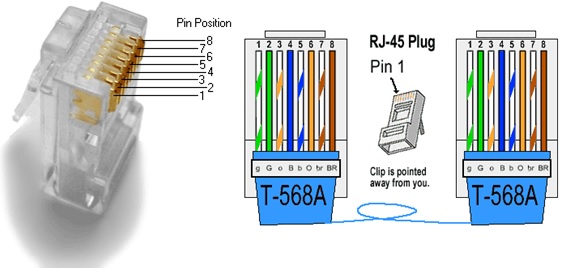

imagen 3 de 568



Συνδεσμολογία:

  1. Consoles Data + A
  2. Consoles Data - B
  3. Displays Data + A
  4. Power + 12V
  5. Power + 12V
  6. Displays Data - B
  7. Power - GND
  8. Power - GND

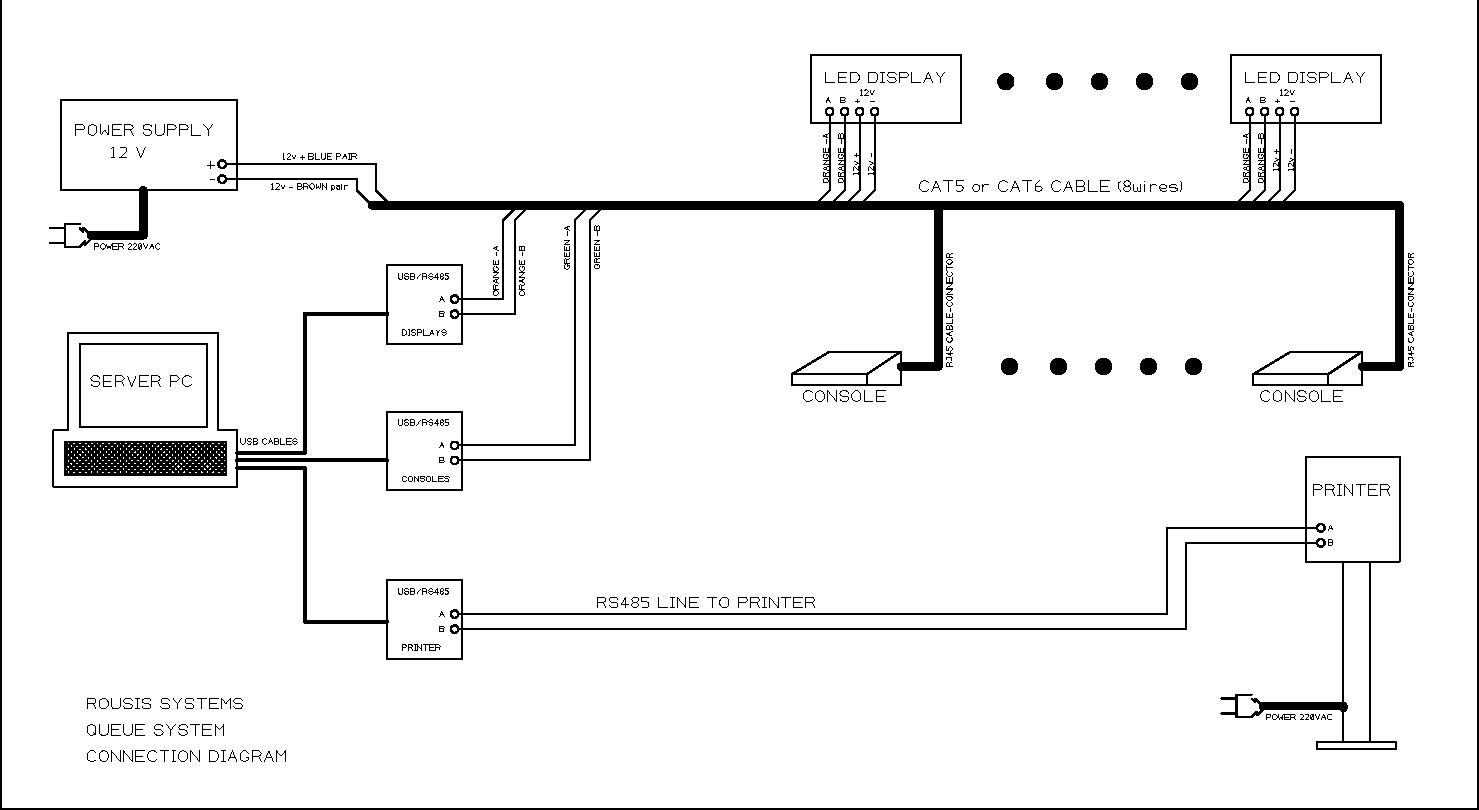

Διάγραμμα σύνδεσης-εγκατάστασης

(*κλικ για μεγέθυνση)


 Σημαντικές παράμετροι

  • Κάθε κονσολα απαιτεί τροφοδοσία 0.2 Ampere τροφοδοσία.
  • Κάθε πινακίδα 4 ψηφίων απαιτεί 1,2 Ampere τροφοδοσία.
  • Πάνω από 2 πινακίδες LED στην ίδια εγκατάσταση, πρέπει να τροφοδοτηθούν από ξεχωριστό τροφοδοτικό και όχι μέσα από το καλώδιο CAT5.
